CENTRALE WENTYLACYJNE
Centrale wentylacyjne uznanej marki VentiAir to serce systemu wentylacyjnego odpowiedzialne za wymianę, obróbkę i dystrybucje powietrza w pomieszczeniu. Urządzenia zapewniają też funkcję filtrowania, nawilżania, osuszania, podgrzewania lub schładzania powietrza w danym obiekcie.
Centrala wentylacyjna: o obniżonej wysokości, występująca w wersji podsufitowej, niewymagające dużej przestrzeni. Przeznaczone do montażu w przestrzeniach zamkniętych, posiadająca modułowy system wentylacji kanałowej, o kwadratowym przekroju komór,do pomieszczeń, w których wymagana jest zmniejszona wysokość konstrukcji lub montaż na dachu.
Oferowane modele centrali wentylacyjnych:

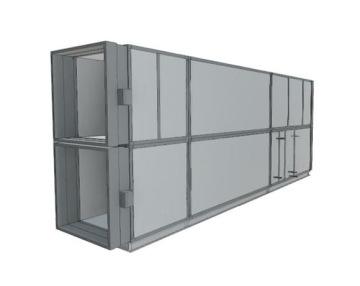

W-TYPE
Centrala wentylacyjna modułowa o kwadratowym przekroju komór
- Konstrukcja pionowa lub pozioma – możliwość zawieszenia urządzenia pod sufitem
- Minimalne wymagania przestrzenne`
- Zakres wydajności urządzeń od 1000 m³/h do 130.000 m³/h
- Wysokość podstawowa ramy 100 mm – na zamówienie nóżki wyższe lub regulowane
- 13 rozmiarów urządzeń, dowolna konfiguracja urządzenia zgodnie z wymaganiami projektu
- Płyta PUR lub wełna mineralna – 25 mm, 45 mm, 50 mm, 60 mm
- Profile bez mostków termicznych
S-TYPE
Jednostka montażowa HVAC do pomieszczeń o obniżonej wysokości konstrukcyjnej lub montażu na dachu
- Korzystna konstrukcja w połączeniu z rekuperatorami obrotowymi – wymiennik ciepła, rotor, w obrysie centrali
- Stosunek przekrojów komory 1: 2 (wys. x szer.), wynikowy przekrój jednostki dwukierunkowej jest kwadratem
- Stabilna konstrukcja stelaża, podstawowa wysokość stelaża 100 mm –na zamówienie wyższe lub regulowane nóżki
- 12 rozmiarów urządzeń, dowolna konfiguracja urządzenia zgodnie z wymaganiami projektu
- Zakres wydajności od 1000 m³/h do 90 000 m³/h
- W tym typoszeregu central, najlepiej umieścić dwa do czterech wentylatorów równolegle w jednej sekcji
- Wentylatory typu plug-fan z przetwornicami częstotliwości lub energooszczędnymi silnikami EC
- Płyta PUR lub wełna mineralna – 25 mm, 45 mm, 50 mm, 60 mm
- Profile bez mostków termicznych

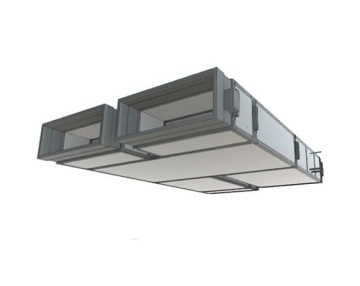

P-TYPE
Centrala wentylacyjna o obniżonej wysokości, zwykle w wersji podsufitowej
- Wysokość w zależności od rozmiaru od 350 mm
- 4 zakresy rozmiarów, w pełni modułowy system
- Zakres wydajności od 700 m³/h do 7500 m³/h
- Wysokowydajne przeciwprądowe wymienniki rekuperacyjne jako wyposażenie podstawowe
- Izolacyjna płyta warstwowa PUR 25 mm, 45 mm lub 50 mm wełna mineralna
- Ekonomiczne wentylatory EC lub wentylatory sterowane przez przetwornice częstotliwości
K-TYPE
Centrala wentylacyjna przeznaczona do montażu w przestrzeniach zamkniętych
- Przyłącze skierowane do góry
- Zakres wydajności od 500 m³/h do 7500 m³/h
- Urządzenia są przeznaczone tylko do dwukierunkowej wymiany powietrza z rekuperacją
- Izolacyjna płyta warstwowa PUR lub wełna mineralna 25 mm, 45 mm lub 50 mm
- Ekonomiczne wentylatory EC lub wentylatory sterowane przez przetwornice częstotliwości
- Dostawa w jednej bryle lub w kilku sekcjach
- Stabilna konstrukcja ramowa, podstawowa wysokość ramy 100 mm – na zamówienie wyższa rama lub regulowane nóżki

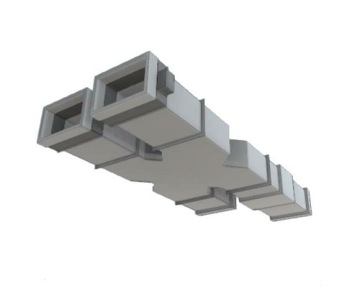

PE-TYPE
Modułowy system wentylacji kanałowej
- Kanałowy system modułowy
- Poszczególne elementy mogą być instalowane w kanale wentylacyjnym
- Wysoka adaptacyjność w przypadku skomplikowanych rekonstrukcji
- Możliwość montażu w dowolnej pozycji
- Niska waga, łatwe podłączenie i łatwa obsługa
- Pod względem obsługi i konserwacji jest urządzeniem porównywalnym z konwencjonalnymi centralami wentylacyjnymi
Podstawowe cechy
Podstawowe cechy
Zalety zastosowanej konstrukcji
Dane wg EN 1886 dla panelu PUR 45 mm
| Warunki pracy |
-40 do +90 °C |
|
Współczynnik przenikania ciepła dla paneli K=0,67 W/m²K |
T2 |
|
Klasa izolacyjności temperaturowej |
TB2 |
|
Wytrzymałość mechaniczna paneli: -2500 Pa do +2500 Pa <2 mm |
D1 |
|
Klasa szczelność obudowy – 400 Pa - 0,06 l/m² |
L1 |
|
Klasa szczelność filtrów |
F9 |
|
Grubość – panel PUR |
25, 45 mm |
|
Grubość – panel wełna mineralna |
50, 60 mm |
|
Grubość arkusza blachy – panel PUR |
0,6 mm |
|
Grubość arkusza blachy – wełna mineralna |
0,8 mm |
| Współczynnik przewodności cieplnej |
0,022 W/mK |
|
Odporność ogniowa panel |
materiał niepalny (NRO) |
|
Absorpcja wilgoci |
0,04 % |
|
Gęstość PPU |
42 kg/m³ |
|
Waga panelu |
10 kg/m² |
|
Ochrona antykorozyjna –ciężar powłoki galwanicznej |
275 g/m² |
|
Materiał/grubość zewnętrznej powłoki zabezpieczającej |
polyester 25 μm |
